سیستم ترمز، بی‌تردید مهم‌ترین رکن ایمنی هر خودرو به شمار می‌رود. توانایی وسیله نقلیه برای توقف به موقع، به‌طور مستقیم با امنیت راننده و سرنشینان در ارتباط است. این مکانیزم فنی، نیروی هیدرولیک را به اصطکاک تبدیل کرده و فرآیند توقف را مدیریت می‌کند. یکی از اجزای کلیدی و مرکزی در این سیستم، کالیپر ترمز است.
در این مقاله، به صورت تخصصی بررسی می‌کنیم که کالیپر ترمز چیست، از چه اجزایی تشکیل شده، انواع آن (شناور و ثابت) چه تفاوت‌هایی با هم دارند و مهم‌ترین نشانه‌های خرابی آن کدامند.
کالیپر ترمز چیست؟
کالیپر ترمز قطعه‌ای در سیستم ترمز دیسکی است که مانند یک گیره عمل می‌کند و وظیفه فشردن لنت‌ها به دیسک ترمز را بر عهده دارد تا اصطکاک لازم برای کاهش سرعت یا توقف خودرو ایجاد شود. وقتی راننده پدال ترمز را فشار می‌دهد، فشار هیدرولیک باعث حرکت پیستون‌های داخل کالیپر شده و لنت‌ها با دیسک در تماس قرار می‌گیرند.

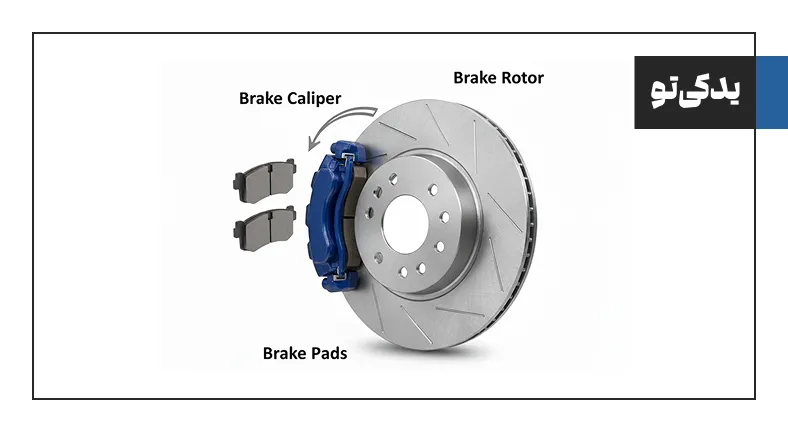

اجزای کالیپر ترمز
بدنه کالیپر (Caliper Body): محفظه‌ای سخت (معمولاً از آلومینیوم یا فولاد) که پیستون‌ها، لنت‌ها و سیال ترمز را در خود جای می‌دهد.
پیستون‌ها (Pistons): قطعات متحرکی که فشار روغن ترمز را به لنت‌ها منتقل کرده و آن‌ها را به سمت دیسک هل می‌دهند.
لنت‌های ترمز (Brake Pads): قطعات مصرفی که مستقیماً با دیسک ترمز تماس پیدا کرده و نیروی لازم برای توقف را ایجاد می‌کنند. لنت ترمز یکی از مهم‌ترین اجزای سیستم ترمز است.
روغن ترمز (Brake Fluid): سیالی که نیروی واردشده بر پدال ترمز را به پیستون‌های کالیپر منتقل می‌کند.
پین‌های راهنما و بوش‌ها (Guide Pins): در کالیپرهای شناور، این پین‌ها امکان حرکت روان کل مجموعه کالیپر را برای اعمال نیروی یکنواخت فراهم می‌کنند.
پیچ هواگیری (Bleeder Screw): پیچی کوچک که برای خارج کردن هوای واردشده به سیستم هیدرولیک به کار می‌رود.
واشرها و آب‌بندی‌ها: حلقه‌ها و قطعاتی که مانع نشت روغن ترمز به بیرون و ورود آلودگی به سیستم می‌شوند.
برای درک نحوه کارکرد کالیپر ترمز، کافی است عملکرد ترمز دستی یک دوچرخه را تصور کنید؛ وقتی اهرم ترمز را فشار می‌دهید، دو لقمه پلاستیکی از دو طرف به طوقه چرخ می‌چسبند و سرعت آن را کم می‌کنند. کالیپر ترمز خودرو (Brake Caliper) دقیقاً همین نقش را در ابعادی فوق‌العاده قدرتمندتر و با استفاده از نیروی هیدرولیک ایفا می‌کند.
این فرآیند از لحظه فشردن پدال تا توقف کامل خودرو، طی ۵ مرحله‌ی پیوسته و آنی انجام می‌شود:
۱. انتقال فشار هیدرولیک از پدال به چرخ‌ها
وقتی پای خود را روی پدال ترمز فشار می‌دهید، بوستر ترمز نیروی پای شما را تقویت کرده و روغن ترمز را با فشار بسیار بالایی از طریق شیلنگ‌های ترمز به سمت کالیپر هر چرخ هدایت می‌کند.
۲. به حرکت درآمدن پیستون‌های کالیپر
روغن ترمز پرفشار وارد محفظه سیلندر کالیپر می‌شود. این فشار هیدرولیکی، پیستون یا پیستون‌های تعبیه‌شده داخل کالیپر را با قدرت به سمت جلو هل می‌دهد.
۳. فشرده شدن لنت‌ها به دیسک ترمز
پیستون کالیپر مستقیماً به لنت داخلی فشار می‌آورد و آن را به سطح دیسک چرخ می‌چسباند. هم‌زمان، به لطف ساختار شناور کالیپر، بدنه اصلی کالیپر به سمت داخل کشیده شده و لنت بیرونی را نیز از سمت مقابل به دیسک می‌فشارد. در این حالت، دیسک ترمز که همراه چرخ با سرعت بالا در حال چرخش است، مثل یک ساندویچ بین دو لنت گیر می‌افتد.
۴. تبدیل انرژی حرکتی به حرارت و توقف خودرو
اصطکاک شدید میان گوشت لنت و دیسک ترمز، انرژی جنبشی (حرکتی) چرخ‌ها را به انرژی گرمایی تبدیل کرده و سرعت دوران چرخ‌ها را در کسری از ثانیه کاهش می‌دهد تا خودرو متوقف شود.
۵. بازگشت پیستون و آزادسازی دیسک
به محض اینکه پای خود را از روی پدال ترمز برمی‌دارید، فشار روغن تخلیه می‌شود. کاسه‌نمد و لاستیک‌های آب‌بندی دور پیستون که در لحظه ترمزگیری دچار تغییر شکل الاستیک شده بودند، پیستون را چند دهم میلی‌متر به عقب می‌کشند. این فاصله‌ی میکروسکوپی، اصطکاک را قطع می‌کند و دیسک دوباره آزادانه می‌چرخد.
انواع کالیپر ترمز و تفاوت آن‌ها
به طور کلی، کالیپرهای ترمز دیسکی به دو نوع اصلی تقسیم می‌شوند: کالیپر شناور (Floating Caliper) و کالیپر ثابت (Fixed Caliper). اگرچه هردوی این‌ها وظیفه فشردن لنت‌ها به دیسک را بر عهده دارند، اما ساختار مکانیکی، نحوه عملکرد، هزینه و سطح کارایی آن‌ها تفاوت اساسی با یکدیگر دارد.
نوع کالیپر با طراحی سیستم ترمز خودرو ارتباط دارد؛ زیرا در برخی خودروها از ترمز دیسکی و در برخی دیگر، به‌ویژه در محور عقب، از سیستم کاسه‌ای استفاده می‌شود که در آن کفشک ترمز چیست و چه کاربردی دارد؟ اهمیت پیدا می‌کند.

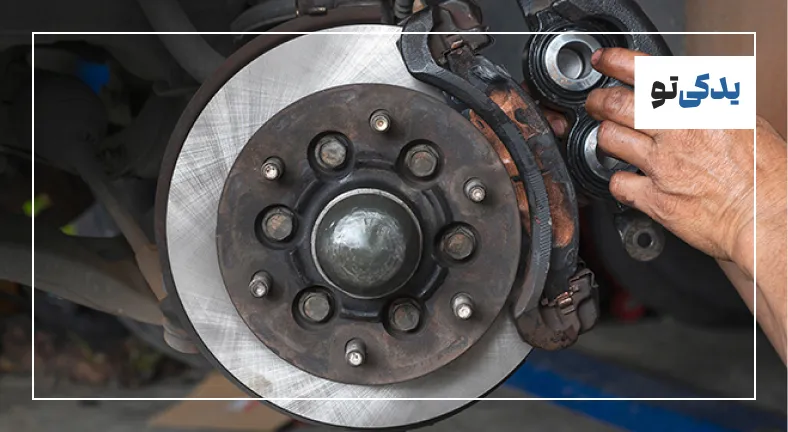

نشانه‌های خرابی کالیپر ترمز
خرابی کالیپر معمولاً با کاهش کیفیت ترمزگیری، داغ شدن غیرعادی چرخ یا کشیده‌شدن خودرو به یک سمت همراه است؛ اما در صورت نرم شدن بیش از حد پدال، باید بررسی کرد چرا پدال ترمز خالی می‌کند؟ زیرا این مشکل می‌تواند به هواگرفتن مدار ترمز، نشتی روغن یا ایراد در سیلندر اصلی نیز مرتبط باشد.
کشيده شدن خودرو به يک سمت: بارزترين نشانه؛ هنگام ترمزگيری، خودرو به سمتی که کاليپر آن گير کرده، منحرف می‌شود.
داغ شدن بيش از حد يک چرخ و بوی سوختگی: نشان‌دهنده گير کردن پيستون و اصطکاک دائمی لنت با ديسک است.
شنيدن صداهای غيرعادی: شنيدن صدای جيغ، سوت يا تق تق از ناحيه چرخ، به‌خصوص هنگام ترمزگيری.
نشت روغن ترمز: مشاهده مايع ترمز در اطراف کاليپر يا زير چرخ، که نشانه خرابی آب‌بندی پيستون است.
سايش ناهموار لنت ترمز: اگر لنت‌های يک چرخ به‌طور نامساوی فرسوده شده باشند.
تغيير حس پدال ترمز: احساس نرم يا اسفنجی شدن (به دليل نشت روغن يا هوا) يا سفت شدن غيرعادی پدال.
روشن شدن چراغ‌های هشدار ترمز يا ABS: نشان‌دهنده افت فشار در سيستم (به دليل نشت روغن) يا تشخيص مشکل توسط کامپيوتر خودرو است.
علائم خرابی
علت فنی و مکانیکی
خطرات و پیامدها
اقدام پیشنهادی
کشیده شدن ماشین به یک سمت هنگام ترمزگیری
گیر کردن پیستون کالیپر در یک چرخ و عمل نکردن ترمز آن سمت
کاهش شدید کنترل و انحراف ناگهانی خودرو
سرویس کالیپر، روان‌کاری پین‌ها یا تعویض پیستون
داغ شدن غیرعادی و بوی سوختگی چرخ
قفل ماندن (گیرپاژ) پیستون کالیپر و درگیر ماندن مداوم لنت با دیسک
تاب برداشتن دیسک، شیشه‌ای شدن لنت و خطرات آتش‌سوزی
بررسی آنی سیستم ترمز و تعویض لنت و روغن ترمز
خورده شدن ناهمگون و ناابرابری لنت‌ها
کج شدن یا سفت شدن پین‌های راهنمای کالیپر (Grommet/Pins)
کاهش عمر لنت‌ها و ضعف در قدرت ترمزگیری
گریس‌کاری تخصصی پین‌ها یا تعویض کیت لوازم کالیپر
نشت روغن ترمز در پشت چرخ
خراب شدن یا پوسیدگی کاسه‌نمدها و گردگیرهای لاستیکی پیستون
خالی کردن بوش ترمز و از دست رفتن کامل ترمز
تعویض سریع کاسه‌نمدها و هواگیری کامل سیستم
صدای تق‌تق، لق‌لق یا سوت هنگام ترمزگیری
شل شدن پیچ‌های نگهدارنده کالیپر یا خرابی بوش و خار لنت
آسیب به براکت کالیپر و دیسک ترمز
آچارکشی و محکم کردن پیچ‌ها و تعویض خارهای نگهدارنده
اسفنجی شدن یا پایین رفتن بیش از حد پدال
ورود هوا به داخل کالیپر یا گیر کردن پیستون در حالت عقب
افزایش طول مسافت توقف خودرو
هواگیری ترمز و تست سلامت پیستون کالیپر
گیرکردن پیستون یا عملکرد نادرست کالیپر می‌تواند باعث تماس دائمی لنت با دیسک شود؛ وضعیتی که اصطکاک و دمای مجموعه را بالا می‌برد و یکی از دلایلی است که توضیح می‌دهد چرا لنت ترمز زود تمام می‌شود؟

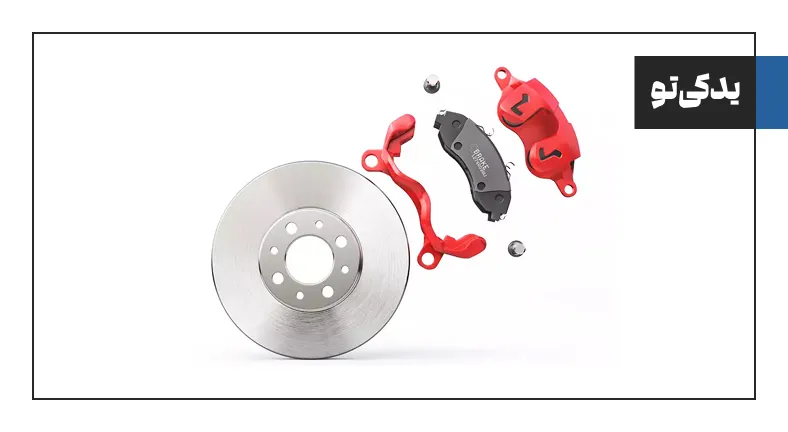

زمان تعویض کالیپر ترمز بستگی به علائم خرابی دارد، اما به طور کلی در خودروهای مدرن هر ۱۰۰,۰۰۰ مایل (حدود ۱۶۰,۰۰۰ کیلومتر) یا ۱۰ سال یک‌بار نیاز به بازرسی دارد. علائم خرابی شامل نرم یا سفت شدن بیش از حد پدال ترمز، شنیدن صداهای غیرعادی هنگام ترمزگیری، روشن شدن چراغ ترمز یا ABS، نشت روغن ترمز در اطراف چرخ‌ها یا زیر خودرو، و انحراف خودرو هنگام ترمز گرفتن است.
نتیجه گیری
در این مقاله به صورت تخصصی به این سوال پاسخ دادیم که کالیپر ترمز چیست و چگونه به عنوان گیره اصلی سیستم ترمز، فشار هیدرولیک را به اصطکاک تبدیل می‌کند. ما تفاوت‌های فنی، مزایا و معایب دو نوع اصلی، یعنی کالیپر شناور (رایج در خودروهای اقتصادی و شهری) و کالیپر ثابت (مورد استفاده در خودروهای رده بالا و اسپرت)، را بررسی کردیم.
اگرچه کالیپر یک قطعه با عمر طولانی است، اما شناخت علائم خرابی آن، مانند کشیده شدن خودرو هنگام ترمزگیری، نشت روغن ترمز، یا سایش نامتوازن لنت‌ها، برای ایمنی خودرو ضروری است. نادیده گرفتن این نشانه‌ها می‌تواند خطرآفرین باشد. در نهایت، توصیه فنی کلیدی این است که در صورت تایید خرابی، کالیپرها باید همیشه به صورت جفتی روی یک محور (چپ و راست) تعویض شوند تا از عملکرد متوازن و ایمن ترمز اطمینان حاصل شود.
